世界一流布局
磨头平卧
可大进给
强力磨削
幅提高：
加工效率、
加工精度、
表面粗糙度
经本机床刃磨的滚刀精度，稳超德国DIN3968标准AA级

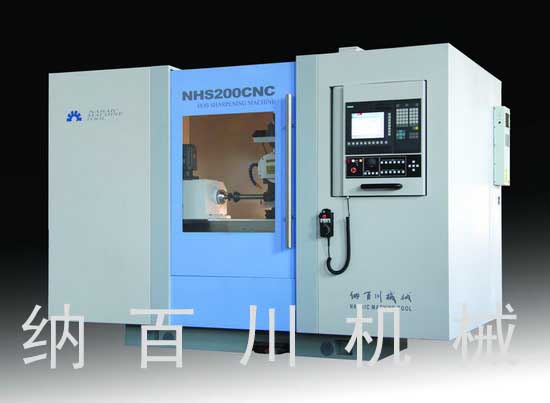

该机床适用于刃磨外径不超过200mm，容屑槽数为1-99槽，容屑槽导程为1000-∞mm，最大螺旋角为±15°的齿轮滚刀，工作精度稳定达到DIN3968标准或机标JB/T6084-2001 AA级。
机床采用德国SIEMENS 802D sl数控系统，对直槽滚刀、螺旋槽滚刀配有标准软件，操作者无需CNC知识，输入被刃磨滚刀的相应参数，加工完全由CNC控制，自动循环磨削，完成精密磨削。机床配置砂轮修整装置，可以对刚玉类砂轮进行数控自动修整。
主要技术规格：
|
项 目 |
参 数 |
|
机床型号 |
NHS200CNC2 |
NHS200CNC4 |
|
数控轴数 |
2 |
4 |
|
加工范围 |
|
加工滚刀最大直径: |
200 mm |
|
加工滚刀容屑槽数: |
1-99 |
|
加工滚刀容屑槽导程: |
∞ |
1000- ∞mm |
|
加工滚刀容屑槽最大螺旋角: |
直槽 |
±15° |
|
加工滚刀最大齿深: |
40mm |
|
砂轮 |
|
砂轮类型 |
刚玉/CBN/金刚石 |
|
砂轮最大直径: |
250mm |
|
砂轮最大线速度: |
35m/s /64 m/s |
|
磨头 |
|
磨头主轴的轴向移动量: |
90mm |
|
磨头垂直升降: |
135mm |
|
磨头的回转角度: |
0° |
±15° |
|
磨头电机的功率: |
3kw 2800r.p.m |
|
工作台 |
|
工作台的横向移动量: |
400mm |
|
工作台的横向移动速度: |
0.05-16m/min |
|
工件主轴及尾顶尖中心高: |
155mm |
|
工件主轴孔的内锥度: |
莫氏4号 |
|
工件主轴和尾架两顶尖的最大距离: |
600mm |
|
液压、电器 |
|
液压系统电机: |
1.1kw\1400r.p.m |
|
冷却泵: |
0.33kw 50L/min |
|
控制系统: |
SIEMENS 802Dsl型 |
|
机床总功率: |
12kw |
15kw |
|
机床外形 |
|
机床外形尺寸（长×宽×高） |
2960×1660×1970mm |
|
机床净重: |
3,000kg |
|
