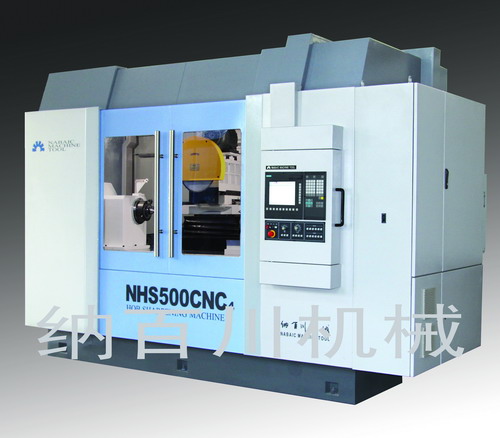

NHS500CNC数控滚刀刃磨床





















经本机床刃磨的滚刀精度,稳超德国DIN3968标准AA级

该机床采用西门子802D sl系统控制。适用于刃磨外径不超500mm,容屑槽数为1-99槽,容屑槽导程为2000-∞mm,最大螺旋角为±15°的齿轮滚刀,工作精度稳定达到DIN3968标准或国标GB/T6084-2001  AA级。


数控轴数
4
2
加工滚刀直径
140- 500 mm
滚刀容屑槽数
1-99
滚刀容屑槽导程
2000- ∞mm
直槽
滚刀容屑槽最大螺旋角
±15°
加工滚刀最大齿深
100mm
加工滚刀最大长度
650mm
加工滚刀前角范围
-30°~+10°
砂轮

砂轮最大直径
400mm
砂轮最大线速度
50m/s
工件主轴

工件主轴中心高
300mm
工件主轴锥度
莫式6号锥度
尾座

尾座最大移动量
600mm
尾顶尖最大行程
60mm
尾顶尖到工件主轴端面的最小距离
780mm
尾顶尖到工件主轴端面的最大距离
1370mm
磨头电机额定功率
5.5kw
        额定转速
2800rmp
机床总功率
25kw
雷博静电吸雾装置
磨头变频器控制
冷却系统
测量头

                   主要技术规格
